Целлюлозная промышленность

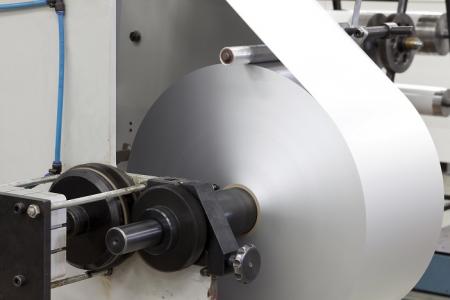

Описание картинки

В целлюлозно-бумажной промышленности вода является одним из важнейших природных ресурсов, которые используются на производстве. В себестоимости конечного продукта доля воды является существенной. Поэтому ее расход на производстве стараются сократить. Однако без должного контроля сокращение водопотребления не может быть реализовано. Для решения этой проблемы инженеры нашей компании разработали расходомеры, которые помогут вам контролировать расход воды и следить за водопотреблением при технологических процессах. Подобрать подходящие расходомеры можно на сайте или обратиться за помощью к специалисту.

  • СИМАГ 11 К

    Электромагнитный расходомер

    Предел допускаемой относительной погрешности объемного расхода и объема: ± 0,5%
    Диапазоны диаметров: от 10 до 1400 мм
    Рабочий диапазон скоростей потока: от 0,02 до 10 м/с
    Рабочее давление: до 4 Мпа
    Диапазон температур измеряемой среды: -10…+150°С
    Диапазон температур окружающей среды: -20…+50°С
    Выходы
    -токовый 4…20 мA, пассивный, U=12…30В
    -частотный, fmax=1,5кГц, пассивный, Umax=25В, Imax=50мA
    -импульсный, max 50 имп/с, пассивный, Umax=25В, Imax=50мA
    Цифровой интерфейс: RS-485 (Modbus, ASCII)
    Степень защиты: IP65, IP67 в зависимости от исполнения

  • СИМАГ 12 Р

    Электромагнитный расходомер

    Пределы допускаемой относительной погрешности объемного расхода и объема: ± 0,25%; ± 0,5%; ±1%
    Диапазоны диаметров: от 5 до 1600 мм
    Рабочий диапазон скоростей потока: от 0,2 до 12,5 м/с
    Давление измеряемой среды: до 4 МПа
    Диапазон температур измеряемой среды: -40…+150 °С
    Диапазон температур окружающей среды: -20…+50 °С
    Выходы:

    – токовый 4…20 мA (пассивный, Uпит=12…30 В)
    – частотный, 0,1...2000 Гц (пассивный, Uпит=5...25 В, Imax=50 мA)
    – импульсный, max 50 имп/с (пассивный, Uпит=5...25 В, Imax=50 мA)

    Цифровой интерфейс: RS-485 (Modbus RTU); HART (опция)
    Степень защиты: IP65, IP67, IP68, в зависимости от исполнения

  • УРС-002

    Ультразвуковой расходомер

    Предел допускаемой относительной погрешности объемного расхода и объема: ±1,0%
    Диапазоны диаметров: от 15 до 2000 мм
    Рабочее давление: не более 2,5 МПа
    Диапазон температур измеряемой среды: +1…+180°С
    Диапазон температур окружающей среды: 0…+35°С
    Выходы
    -токовый 4…20 мA
    -частотный, 0...1000 Гц
    Цифровой интерфейс: RS-485

  • ГЕОСТРИМ С

    Стационарный ультразвуковой расходомер (доплеровский)

    Предел допускаемой относительной погрешности объемного расхода и объема жидкости: 2 %
    Диапазон температур измеряемой среды: 0…+60°С
    Диапазон температур окружающей среды: -30…+60°С
    Цифровой интерфейс и протокол: RS-485 (Modbus RTU / ASCII)
    Варианты комплектации датчиками скорости:
    - доплеровский ультразвуковой датчик скорости (погружной);
    - доплеровский радарный бесконтактный датчик скорости (надводный).
    Варианты комплектации датчиками уровня:
    - ультразвуковой датчик уровня, совмещенный в одном корпусе с ультразвуковым погружным датчиком скорости;
    - ультразвуковой бесконтактный датчик уровня (надводный);
    - радарный бесконтактный датчик уровня (надводный);
    - датчик давления тензорезистивный ALZ (погружной);
    - уровнемер микроволновой Micropilot FMR20 (надводный).

  • НЕВОД+М

    Модуль сбора данных

    Количество аналоговых выходов: 4 дифференциальных
    Диапазоны входного аналогового сигнала:
    -при измерении постоянного тока ±25 мА
    -при измерении постоянного напряжения ±10 В
    Пределы основной приведенной погрешности измерений:
    -по постоянному току ±0,10%
    -по постоянному напряжению ±0,05%
    Интерфейс обмена данными: RS-485, двухпроводный

  • НЕВОД+М8

    Модуль сбора данных

    Количество аналоговых выходов: 8 дифференциальных
    Диапазоны входного аналогового сигнала:
    -при измерении постоянного тока ±25 мА
    -при измерении постоянного напряжения ±10 В
    Пределы основной приведенной погрешности измерений:
    -по постоянному току ±0,10%
    -по постоянному напряжению ±0,05%
    Интерфейс обмена данными: RS-485, двухпроводный

  • НЕВОД+ТН

    Модуль контроля трехфазной сети

    Количество входов по току: 3
    Количество входов по напряжению: 3+нейтраль
    Диапазон входных токов: 0…1 А
    Диапазон входных напряжений: 40…300 В
    Основная погрешность измерение тока: менее 2%
    измерение напряжения: менее 0,5%
    Логические уровни логический "0": 1 В < 1,7 B
    логическая "1": 3,9…30 В
    Количество дискретных входов/выходов, тип: 6, открытый коллектор
    Интерфейс обмена данными: RS-485
    Скорость обмена: 9600 / 19200 / 38400 бит/с
    Протяженность линии интерфейса: до 1200 м
    Протокол: Advantech ADAM 4017, 4050, Modbus RTU
    Напряжение питания (допустимое): от 10 до 30 В
    Потребляемая мощность: не более 1 Вт
    Габаритные размеры: 110х70х50 мм
    Способ установки: DIN-рельс 35х7.5 мм
    Масса: 0.2 кг

  • НЕВОД-5

    Радиомодем

    Напряжение питания: 9…30 В
    Потребляемый ток в режиме приема (от 12В): 80 мА
    Потребляемый ток в режиме передачи (от 12В): 150 мА
    Выходная мощность передатчика: 10 мВт
    Волновое сопротивление нагрузки: 50 Ом
    Допустимый температурный диапазон: -40…70°C
    Режим передачи: полудуплексный
    Диапазон частот: (433,92±0,2%) МГц
    Максимальная скорость передачи данных: 19200 бит/с
    Скорость работы последовательных интерфейсов: 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 28800 /  38400 / 57600 / 115200 бит/с
    Внешние интерфейсы: RS-232 (CTS/RTS опц.), RS-485
    Габаритные размеры: 118х70х50 мм, 200х100х62 мм
    Способ установки: DIN-рельс 35х7.5 мм
    Масса: 0.2 кг

  • НЕВОД+З

    Модуль защиты линии

    Количество подключаемых каналов к модулю:

    -канал для защиты сигнальных линий датчиков - 3 шт.

    -канал для защиты цифрового интерфейса - 1 шт.

    Ограничение напряжения каналов датчиков (каналы 2-4): 30 ± 5% В
    Ограничение напряжения линии интерфейса RS-485 (канал 1): 7.5 ± 5% В
    Максимальный рабочий ток в канале: 0.14 А
    Максимальный импульсный ток в линиях: 10 кА
    Диапазон рабочих температур: от -25 до +55°С
    Габаритные размеры: 70x94x51 мм
    Способ установки: DIN-рельс 35х7.5 мм
    Масса: 0.2 кг

  • НЕВОД+ПР

    Повторитель разветвитель интерфейса

    Входной интерфейс: RS-485
    Разъем для интерфейса: клеммная колодка
    Выходной интерфейс: RS-485
    Количество портов: RS-485 8
    Макс. скорость передачи данных: 115 кбит/с
    Разъем: клеммная колодка
    Гальваническая изоляция: 3000В
    Сигналы: RS-485 Data+/-
    Напряжение питания: от 10 до 30В
    Потребляемая мощность: не более 2 Вт
    Время наработки на отказ: 300 000 часов
    Габаритные размеры: 110 х 70 х 50 мм
    Способ установки: DIN-рельс 35 х 7,5 мм
    Масса: 0,2 кг

  • НЕВОД+К

    Конвертер интерфейса

    Входной интерфейс: RS-232, разъем - DB9 female
    Выходной интерфейс: RS-485, разъем - клеммная колодка
    Количество портов: RS-485 1
    Гальваническая изоляция: 3000 В
    Макс. скорость передачи данных: 115 кбит/с
    Сигналы: RS-485 Data+/-
    Напряжение питания: от 10 до 30 В
    Потребляемая мощность: не более 2 Вт
    Время наработки на отказ: 300 000 часов
    Габаритные размеры: 110х70х50 мм
    Способ установки: DIN-рельс 35х7.5 мм
    Масса: 0.2 кг

  • НЕВОД+П

    Повторитель интерфейса

    Входной интерфейс: RS-485, разъем - DB9 female
    Выходной интерфейс: RS-485, разъем - клеммная колодка
    Количество портов: RS-485 2
    Макс. скорость передачи данных: 115 кбит/с
    Гальваническая изоляция: 3000 В
    Сигналы: RS-485 Data+/-
    Напряжение питания: от 10 до 30 В
    Потребляемая мощность: не более 2 Вт
    Время наработки на отказ: 300 000 часов
    Габаритные размеры: 110х70х50 мм
    Способ установки: DIN-рельс 35х7.5 мм
    Масса: 0.2 кг

  • НЕВОД+P

    Модуль реле

    Каналов дискретного вывода: 4 силовых реле
    Тип реле:

    -с перекидными контактами: - 2 шт
    -с нормально разомкнутыми контактами - 2 шт

    Рабочее напряжение катушки реле: 12 В
    Рабочий ток обмотки реле: 45 мА
    Максимальный коммутируемый ток, постоянный:

    -переменный ток - 16 А
    -постоянный ток - 16 А

    Максимальное напряжение коммутируемых сигналов:

    -переменный ток - 277 В
    -постоянный ток - 30 В

    Количество срабатываний, не менее: 10000
    Электрическая прочность изоляции вход-выход: 5000 В
    Индикатор состояния выходных сигналов: 4 светодиода
    Разъемы: винтовые клеммные колодки
    Максимальное сечение провода: 2.5 мм2
    Напряжение питания: 12 В
    Рабочая температура: -40…+60°C
    Габаритные размеры: 70x94x51 мм
    Способ установки: DIN-рельс 35х7.5 мм
    Масса: 0.2 кг

  • AGP-12-2

    Источник питания

    Тип: импульсный
    Номинальное входное напряжение: 220 В ± 20%
    Частота питающей сети: 50 Гц
    Количество выходов постоянного тока: 4 не изолированных
    Номинальное выходное напряжение: 12 В
    Максимальный ток нагрузки: 2 А
    Допустимый температурный диапазон: -20…+60°C *
    Габаритные размеры: 96х70х50 мм
    Тип DIN-рейки: 35х7.5 мм
    Масса: 0.2 кг

  • AGP-24-1

    Источник питания

    Тип: импульсный
    Номинальное входное напряжение: 220 В ± 20%
    Частота питающей сети: 50 Гц
    Количество выходов постоянного тока: 4 не изолированных
    Номинальное выходное напряжение: 24 В
    Максимальный ток нагрузки: 1 А
    Допустимый температурный диапазон: -20…+60°C *
    Габаритные размеры: 96х70х50 мм
    Тип DIN-рейки: 35х7.5 мм
    Масса: 0.2 кг

  • АШ-433

    Штыревая УКВ антенна

    Тип антенны: диполь с J-согласованием
    Поляризация: вертикальная
    Резонансная частота: 434,0 МГц
    Волновое сопротивление: 50 Ом
    Угол раскрыва диаграммы направленности:
    -в Е плоскости вертикальной -( ) 20 . град
    -в Н плоскости горизонтальной -( ) 360 . град
    Усиление: 3,0 dBd
    Максимальная подводимая мощность: 100 Вт
    Максимальный диаметр мачты: 50 мм
    Материал антенны: сталь
    Нагрузка при боковом ветре: 150 / км ч
    Диапазон рабочихтемператур: -50...+70°С
    Разъем: BNC-штеккер (male)



  • АН5-433

    Направленная УКВ антенна 433-435 МГц

    Тип антенны: направ л. 5-элементная с J-согласованием
    Поляризация: вертикальная
    Резонансная частота: 434,0 МГц
    Волновое сопротивление: 50 Ом
    Угол раскрыва диаграммы направленности:
    -в Е-плоскости (вертик.) 60 град.
    -в Н-плоскости (горизонт.) 62 град.
    Усиление в направлении максимального излучения: 8,0 dBd
    Максимальная подводимая мощность: 100 Вт
    Отношение вперед-назад: 20 дБ
    Длина траверсы в сборе: 0,58 м
    Диаметр мачты: макс 50 мм
    Материал антенны: сталь
    Нагрузка при боковом ветре: 150 км/ч
    Диапазон рабочих температур: -50...+70°С
    Разъем: BNC-штеккер (male)

  • SIRIO SA-703N

    Антенна базовая коллинеарная

    Тип антенны: штыревая коллинеарная
    Электрическая длина: 3 x 5/8
    Импеданс: 50 Ом
    Диапазон частот: 435 МГц
    ДН в горизональной плоскости: круговая
    Ширина ДН на уровне -3dB в вертикальной плоскости: 24 . град
    Угол излучения: 0 . град
    Поляризация: вертикальная
    Значение КСВ: <1,2:1
    Полоса пропускания при КСВ 2:1: 16 МГц
    Макс мощность: 200 Вт
    Усиление: 4,60 dBd; 6,75 dBi
    Ветровая нагрузка: 180 / км ч
    Длина: 1780 мм
    Вес: 0,9 кг
    Длина противовесов: 170 мм
    Разъем: N- (female) типа гнездо
    Возможный диаметр мачты: 35-54 мм

  • НЕВОД+ЛУ

    Блок управления исполнительными механизмами

    Количество выходов: 5
    Интерфейс: RS-485
    Скорость обмена по интерфейсу: 9600 бит/с
    Номинальное напряжение питания: 12 В
    Допустимый диапазон напряжений питания: 9-30 В
    Тип исполнения корпуса: монтаж на DIN-рейку
    Диапазон рабочих температур: от -40 до +85°С
    Масса: не более 0,2 кг



  • НЕВОД+КД

    Пульт контроля доступа

    Количество входов считывателей ключей Touch Memory, не более: 4
    Количество входов для кнопок выхода, не более: 2
    Количество выходов на электромагнитные замки дверей, не более: 2
    Интерфейс: RS-485
    Скорость обмена по интерфейсу: 9600 бит/с
    Номинальное напряжение питания: 12 В
    Допустимый диапазон напряжений питания: 9-30 В
    Тип исполнения корпуса: монтаж на DIN-рейку
    Диапазон рабочих температур: от -40 до +85°С
    Масса, не более: 0,2 кг



  • Невод+ДЗ

    Модуль датчика затопления

    Напряжение питания постоянного тока: 9…30 В
    Потребляемая мощность: < 0.3 Вт
    Количество каналов измерения сопротивления: 1 шт.
    Вытекающий ток: < 600 мкА
    Рабочий диапазон измерения сопротивления: 100 Ом ... 600 кОм
    Частота измерений: 1 ... 30 Гц
    Относительная погрешность измерения сопротивления: < 2%
    Скорость обмена: 9600 бод
    Формат обмена: 8 бит данных, без контроля четности, один стоповый бит
    Тип выхода: открытый" коллектор
    Максимальный выходной ток: 50 мА
    Максимальное рабочее напряжение: 35В
    Максимальная мощность рассеивания: 150 мВт

  • НЕВОД+ШС

    Прибор приемно-контрольный охранно-пожарный

    Количество контролируемых шлейфов, не более: 6
    Интерфейс: RS-485
    Скорость обмена по интерфейсу: 9600 бит/с
    Номинальное напряжение питания: 12 В
    Допустимый диапазон напряжений питания: 9-30 В
    Тип исполнения корпуса: монтаж на DIN-рейку
    Диапазон рабочих температур: от -40 до +85°С
    Масса, не более: 0,2 кг

  • СИМАГ 11 Р

    Электромагнитный расходомер

    Предел допускаемой относительной погрешности объемного расхода и объема: ± 0,5%
    Диапазоны диаметров: от 10 до 1400 мм
    Рабочий диапазон скоростей потока: от 0,02 до 10 м/с
    Рабочее давление: до 4 Мпа
    Диапазон температур измеряемой среды: -10…+150°С
    Диапазон температур окружающей среды: -20…+50°С
    Выходы
    -токовый 4…20 мA, пассивный, U=12…30В
    -частотный, fmax=1,5кГц, пассивный, Umax=25В, Imax=50мA
    -импульсный, max 50 имп/с, пассивный, Umax=25В, Imax=50мA
    Цифровой интерфейс: RS-485 (Modbus, ASCII)
    Степень защиты: IP65, IP67, IP68 в зависимости от исполнения

  • СИМАГ 12 K

    Электромагнитный расходомер

    Пределы допускаемой относительной погрешности объемного расхода и объема: ± 0,25%; ± 0,5%; ±1%
    Диапазоны диаметров: от 5 до 1600 мм
    Рабочий диапазон скоростей потока: от 0,2 до 12,5 м/с
    Давление измеряемой среды: до 4 МПа
    Диапазон температур измеряемой среды: -40…+150 °С
    Диапазон температур окружающей среды: -20…+50 °С
    Выходы:

    – токовый 4…20 мA (пассивный, Uпит=12…30 В)
    – частотный, 0,1...2000 Гц (пассивный, Uпит=5...25 В, Imax=50 мA)
    – импульсный, max 50 имп/с (пассивный, Uпит=5...25 В, Imax=50 мA)

    Цифровой интерфейс: RS-485 (Modbus RTU); HART (опция)

    Степень защиты: IP65, IP67, IP68, в зависимости от исполнения
