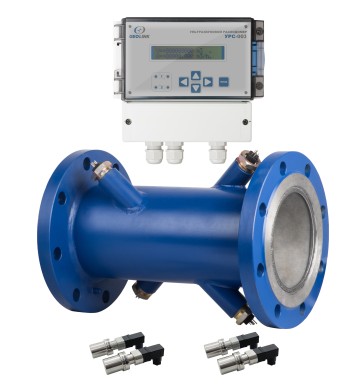

УРС-003

Ультразвуковой расходомер

Описание

Ультразвуковой расходомер УРС-003 предназначен для измерения объёмного расхода и объёма однородных жидкостей, протекающих в напорных трубопроводах и содержащих газообразные включения или взвешенные частицы до 1 % от объема.

УРС-003 состоит из двух частей - участка трубопровода с установленными на нем пьезоэлектрическими преобразователями (ПЭП) и электронного блока (ЭБ), обеспечивающего обработку сигналов с ПЭП. УРС-003 может содержать один или два независимых каналов измерения в разных трубопроводах или реализовывать двухлучевую схему измерения в одном трубопроводе.

Характеристики

Диапазоны диаметров: от 15 до 2000 мм
Давление измеряемой среды: до 2,5 МПа (по заказу до 6,3 МПа)
Диапазон температур измеряемой среды: -40…+150 °С
Кинематическая вязкость: от 0,2 до 25 мм2/с
Число Рейнольдса: не ниже 5000
Диапазон температур окружающей среды: 0…+50 °С
Выходы по расходу:
– токовый 4…20 мA (пассивный, Uпит=12…30 В) )
– частотный, 0,5...2000 Гц (пассивный, Uпит=5...25 В, Imax=50 мA)
Цифровой интерфейс: RS-485 (Modbus RTU)
Степень защиты: IP65, IP67, IP68
Межповерочный интервал: 4 года

Применение
  • водоподготовка
  • водоснабжение
  • энергетика
  • металлургия
  • целлюлозно-бумажная промышленность
  • горнодобывающая промышленность
  • химия
  • пищевая промышленность
  • ЖКХ
Преимущества
  • Самотестирование измерительного тракта расходомера и работоспособности ПЭП
  • Программирование, настройка расходомера, чтение результатов измерений с помощью сервисного ПО SiMaster (по RS-485)
  • Опция защиты сигнальных входов от высоковольтных импульсных помех, характерных для грозовых разрядов и скачков напряжения
  • Архивация результатов измерений
  • Регулировка амплитуды зондирующего импульса
  • Эффект самоочистки ПЭП при повышенной мощности импульса
  • Фильтрация ложных измерений
  • Автоматический контроль и индикация ошибок
  • Ведение журнала событий
  • Архивация результатов измерений
  • Защита программируемых параметров и данных от несанкционированного доступа
  • Возможность имитационной поверки
