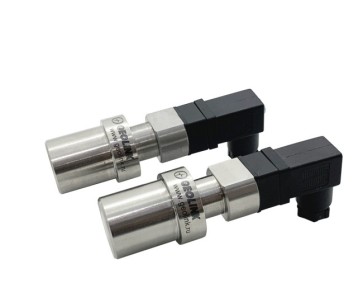

ПЭП-3-4

Пьезоэлектрический преобразователь ПЭП

Описание

Изделие выполнено на основе пьезоэлемента, который через титановую мембрану контактирует с жидкой средой. Датчик может применяться как излучатель или приемник ультразвукового сигнала. При этом для создания в измерительном канале акустического луча используют два идентичных датчика ПЭП, направленных друг на друга. Первый преобразует электрический импульсный сигнал (поступающий от внешнего электронного блока) в ультразвуковые колебания, которые пройдя путь через жидкость, попадают на второй ПЭП, где преобразуются в электрические колебания, передаваемые по кабелю в блок обработки. Пьезоэлектрические преобразователи широко используются в составе расходомеров-счетчиков горячей и холодной воды и других сред для контроля скорости потока.

Характеристики

Диаметр сенсора преобразователя: 24 мм
Рабочая частота преобразователя: 1,25 МГц
Материал смачиваемой части сенсора: титан
Температура рабочей среды: -40…+150 ºС
Максимальное давление среды: 6,3 МПа
Степень защиты корпуса: IP65 (опция IP67, IP68)
Электрические присоединения: DIN43650C (IP65); М12х1 (IP67); кабельный ввод (IP68)
Масса изделия (без кабелей), не более: 0,14 кг

Применение
  • для измерения скорости потока жидкости
  • в составе расходомеров горячей и холодной воды
  • в составе промышленных теплосчетчиков
