ЖКХ

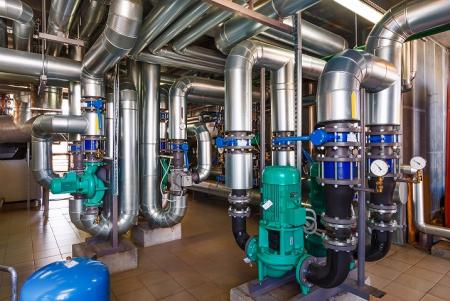

Описание картинки

Одной из задач жилищно-коммунального хозяйства является обеспечение населения водой и теплом. При этом удобно собирать и хранить информацию о работе оборудования и распределении потоков в одном диспетчерском пункте. Наша компания разрабатывает комплексные системы водного и теплового учета, проектирует сети подключения электромагнитных расходомеров к теплосчетчикам, а также составляет алгоритмы сбора информации на узлах учета и ее передачи в операторную. После введения в эксплуатацию наших систем учета процесс сбора данных о расходе и объеме воды значительно упрощается. Подходящие расходомеры и теплосчетчики можно самостоятельно подобрать на нашем сайте или обратиться за помощью к специалисту.

  • СИМАГ 11 К

    Электромагнитный расходомер

    Предел допускаемой относительной погрешности объемного расхода и объема: ± 0,5%
    Диапазоны диаметров: от 10 до 1400 мм
    Рабочий диапазон скоростей потока: от 0,02 до 10 м/с
    Рабочее давление: до 4 Мпа
    Диапазон температур измеряемой среды: -10…+150°С
    Диапазон температур окружающей среды: -20…+50°С
    Выходы
    -токовый 4…20 мA, пассивный, U=12…30В
    -частотный, fmax=1,5кГц, пассивный, Umax=25В, Imax=50мA
    -импульсный, max 50 имп/с, пассивный, Umax=25В, Imax=50мA
    Цифровой интерфейс: RS-485 (Modbus, ASCII)
    Степень защиты: IP65, IP67 в зависимости от исполнения

  • СИМАГ 12 Р

    Электромагнитный расходомер

    Диапазоны диаметров (Ду): от 5 до 1600 мм
    Диапазоны измеряемых скоростей среды: от 0,2 до 12,5 м/с
    Ёмкость счётчика накопленного объема: до 999999,999 м3
    Диапазон измерений объемного расхода: от 0,0035 до 90477,9 м3
    Пределы допускаемой относительной погрешности объемного расхода и объема: ±0,25 %; ±0,5 %; ±1 %
    Выходы:
    – токовый от 4 до 20 мA
    – частотный от 0,1 до 2000 Гц
    – импульсный до 50 имп/с
    Цифровой интерфейс связи (протокол): RS-485 (Modbus RTU); HART (опция)
    Межповерочный интервал: 4 года

  • УРС-002

    Ультразвуковой расходомер

    Диапазон диаметров (Ду): от 15 до 2000 мм
    Диапазон измеряемых скоростей среды: от 0,1 до 12 м/с
    Ёмкость счетчика накопленного объема: до 999 999 999 м3
    Диапазон измерений объемного расхода: от 0,05 до 100 000 м3
    Предел допускаемой относительной погрешности объемного расхода и объема: ±1 %, ±2 %, ±2,5 %
    Выходы:
    – токовый от 4 до 20 мA
    – частотный от 0 до 1000 Гц
    Цифровой интерфейс связи (протокол): RS-485 (Modbus RTU)
    Межповерочный интервал: 4 года

  • ГЕОСТРИМ С

    Стационарный ультразвуковой расходомер (доплеровский)

    Предел допускаемой относительной погрешности объемного расхода и объема жидкости: 2 %
    Диапазон температур измеряемой среды: 0…+60°С
    Диапазон температур окружающей среды: -30…+60°С
    Цифровой интерфейс и протокол: RS-485 (Modbus RTU / ASCII)
    Варианты комплектации датчиками скорости:
    - доплеровский ультразвуковой датчик скорости (погружной);
    - доплеровский радарный бесконтактный датчик скорости (надводный).
    Варианты комплектации датчиками уровня:
    - ультразвуковой датчик уровня, совмещенный в одном корпусе с ультразвуковым погружным датчиком скорости;
    - ультразвуковой бесконтактный датчик уровня (надводный);
    - радарный бесконтактный датчик уровня (надводный);
    - датчик давления тензорезистивный ALZ (погружной);
    - уровнемер микроволновой Micropilot FMR20 (надводный).

  • НЕВОД+М

    Модуль сбора данных

    Количество аналоговых выходов: 4 дифференциальных
    Диапазоны входного аналогового сигнала:
    -при измерении постоянного тока ±25 мА
    -при измерении постоянного напряжения ±10 В
    Пределы основной приведенной погрешности измерений:
    -по постоянному току ±0,10%
    -по постоянному напряжению ±0,05%
    Интерфейс обмена данными: RS-485, двухпроводный

  • НЕВОД+М8

    Модуль сбора данных

    Количество аналоговых выходов: 8 дифференциальных
    Диапазоны входного аналогового сигнала:
    -при измерении постоянного тока ±25 мА
    -при измерении постоянного напряжения ±10 В
    Пределы основной приведенной погрешности измерений:
    -по постоянному току ±0,10%
    -по постоянному напряжению ±0,05%
    Интерфейс обмена данными: RS-485, двухпроводный

  • НЕВОД+ТН

    Модуль контроля трехфазной сети

    Количество входов по току: 3
    Количество входов по напряжению: 3+нейтраль
    Диапазон входных токов: 0…1 А
    Диапазон входных напряжений: 40…300 В
    Основная погрешность измерение тока: менее 2%
    измерение напряжения: менее 0,5%
    Логические уровни логический "0": 1 В < 1,7 B
    логическая "1": 3,9…30 В
    Количество дискретных входов/выходов, тип: 6, открытый коллектор
    Интерфейс обмена данными: RS-485
    Скорость обмена: 9600 / 19200 / 38400 бит/с
    Протяженность линии интерфейса: до 1200 м
    Протокол: Advantech ADAM 4017, 4050, Modbus RTU
    Напряжение питания (допустимое): от 10 до 30 В
    Потребляемая мощность: не более 1 Вт
    Габаритные размеры: 110х70х50 мм
    Способ установки: DIN-рельс 35х7.5 мм
    Масса: 0.2 кг

  • НЕВОД-5

    Радиомодем

    Напряжение питания: 9…30 В
    Потребляемый ток в режиме приема (от 12В): 80 мА
    Потребляемый ток в режиме передачи (от 12В): 150 мА
    Выходная мощность передатчика: 10 мВт
    Волновое сопротивление нагрузки: 50 Ом
    Допустимый температурный диапазон: -40…70°C
    Режим передачи: полудуплексный
    Диапазон частот: (433,92±0,2%) МГц
    Максимальная скорость передачи данных: 19200 бит/с
    Скорость работы последовательных интерфейсов: 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 28800 /  38400 / 57600 / 115200 бит/с
    Внешние интерфейсы: RS-232 (CTS/RTS опц.), RS-485
    Габаритные размеры: 118х70х50 мм, 200х100х62 мм
    Способ установки: DIN-рельс 35х7.5 мм
    Масса: 0.2 кг

  • НЕВОД+З

    Модуль защиты линии

    Количество подключаемых каналов к модулю:

    -канал для защиты сигнальных линий датчиков - 3 шт.

    -канал для защиты цифрового интерфейса - 1 шт.

    Ограничение напряжения каналов датчиков (каналы 2-4): 30 ± 5% В
    Ограничение напряжения линии интерфейса RS-485 (канал 1): 7.5 ± 5% В
    Максимальный рабочий ток в канале: 0.14 А
    Максимальный импульсный ток в линиях: 10 кА
    Диапазон рабочих температур: от -25 до +55°С
    Габаритные размеры: 70x94x51 мм
    Способ установки: DIN-рельс 35х7.5 мм
    Масса: 0.2 кг

  • НЕВОД+ПР

    Повторитель разветвитель интерфейса

    Входной интерфейс: RS-485
    Разъем для интерфейса: клеммная колодка
    Выходной интерфейс: RS-485
    Количество портов: RS-485 8
    Макс. скорость передачи данных: 115 кбит/с
    Разъем: клеммная колодка
    Гальваническая изоляция: 3000В
    Сигналы: RS-485 Data+/-
    Напряжение питания: от 10 до 30В
    Потребляемая мощность: не более 2 Вт
    Время наработки на отказ: 300 000 часов
    Габаритные размеры: 110 х 70 х 50 мм
    Способ установки: DIN-рельс 35 х 7,5 мм
    Масса: 0,2 кг

  • НЕВОД+К

    Конвертер интерфейса

    Входной интерфейс: RS-232, разъем - DB9 female
    Выходной интерфейс: RS-485, разъем - клеммная колодка
    Количество портов: RS-485 1
    Гальваническая изоляция: 3000 В
    Макс. скорость передачи данных: 115 кбит/с
    Сигналы: RS-485 Data+/-
    Напряжение питания: от 10 до 30 В
    Потребляемая мощность: не более 2 Вт
    Время наработки на отказ: 300 000 часов
    Габаритные размеры: 110х70х50 мм
    Способ установки: DIN-рельс 35х7.5 мм
    Масса: 0.2 кг

  • НЕВОД+П

    Повторитель интерфейса

    Входной интерфейс: RS-485, разъем - DB9 female
    Выходной интерфейс: RS-485, разъем - клеммная колодка
    Количество портов: RS-485 2
    Макс. скорость передачи данных: 115 кбит/с
    Гальваническая изоляция: 3000 В
    Сигналы: RS-485 Data+/-
    Напряжение питания: от 10 до 30 В
    Потребляемая мощность: не более 2 Вт
    Время наработки на отказ: 300 000 часов
    Габаритные размеры: 110х70х50 мм
    Способ установки: DIN-рельс 35х7.5 мм
    Масса: 0.2 кг

  • НЕВОД+P

    Модуль реле

    Каналов дискретного вывода: 4 силовых реле
    Тип реле:

    -с перекидными контактами: - 2 шт
    -с нормально разомкнутыми контактами - 2 шт

    Рабочее напряжение катушки реле: 12 В
    Рабочий ток обмотки реле: 45 мА
    Максимальный коммутируемый ток, постоянный:

    -переменный ток - 16 А
    -постоянный ток - 16 А

    Максимальное напряжение коммутируемых сигналов:

    -переменный ток - 277 В
    -постоянный ток - 30 В

    Количество срабатываний, не менее: 10000
    Электрическая прочность изоляции вход-выход: 5000 В
    Индикатор состояния выходных сигналов: 4 светодиода
    Разъемы: винтовые клеммные колодки
    Максимальное сечение провода: 2.5 мм2
    Напряжение питания: 12 В
    Рабочая температура: -40…+60°C
    Габаритные размеры: 70x94x51 мм
    Способ установки: DIN-рельс 35х7.5 мм
    Масса: 0.2 кг

  • AGP-12-2

    Источник питания

    Тип: импульсный
    Номинальное входное напряжение: 220 В ± 20%
    Частота питающей сети: 50 Гц
    Количество выходов постоянного тока: 4 не изолированных
    Номинальное выходное напряжение: 12 В
    Максимальный ток нагрузки: 2 А
    Допустимый температурный диапазон: -20…+60°C *
    Габаритные размеры: 96х70х50 мм
    Тип DIN-рейки: 35х7.5 мм
    Масса: 0.2 кг

  • AGP-24-1

    Источник питания

    Тип: импульсный
    Номинальное входное напряжение: 220 В ± 20%
    Частота питающей сети: 50 Гц
    Количество выходов постоянного тока: 4 не изолированных
    Номинальное выходное напряжение: 24 В
    Максимальный ток нагрузки: 1 А
    Допустимый температурный диапазон: -20…+60°C *
    Габаритные размеры: 96х70х50 мм
    Тип DIN-рейки: 35х7.5 мм
    Масса: 0.2 кг

  • АШ-433

    Штыревая УКВ антенна

    Тип антенны: диполь с J-согласованием
    Поляризация: вертикальная
    Резонансная частота: 434,0 МГц
    Волновое сопротивление: 50 Ом
    Угол раскрыва диаграммы направленности:
    -в Е плоскости вертикальной -( ) 20 . град
    -в Н плоскости горизонтальной -( ) 360 . град
    Усиление: 3,0 dBd
    Максимальная подводимая мощность: 100 Вт
    Максимальный диаметр мачты: 50 мм
    Материал антенны: сталь
    Нагрузка при боковом ветре: 150 / км ч
    Диапазон рабочихтемператур: -50...+70°С



  • АН5-433

    Направленная УКВ антенна 433-435 МГц

    Тип антенны: направ л. 5-элементная с J-согласованием
    Поляризация: вертикальная
    Резонансная частота: 434,0 МГц
    Волновое сопротивление: 50 Ом
    Угол раскрыва диаграммы направленности:
    -в Е-плоскости (вертик.) 60 град.
    -в Н-плоскости (горизонт.) 62 град.
    Усиление в направлении максимального излучения: 8,0 dBd
    Максимальная подводимая мощность: 100 Вт
    Отношение вперед-назад: 20 дБ
    Длина траверсы в сборе: 0,58 м
    Диаметр мачты: макс 50 мм
    Материал антенны: сталь
    Нагрузка при боковом ветре: 150 км/ч
    Диапазон рабочих температур: -50...+70°С

  • SIRIO SA-703N

    Антенна базовая коллинеарная

    Тип антенны: штыревая коллинеарная
    Электрическая длина: 3 x 5/8
    Импеданс: 50 Ом
    Диапазон частот: 435 МГц
    ДН в горизональной плоскости: круговая
    Ширина ДН на уровне -3dB в вертикальной плоскости: 24 . град
    Угол излучения: 0 . град
    Поляризация: вертикальная
    Значение КСВ: <1,2:1
    Полоса пропускания при КСВ 2:1: 16 МГц
    Макс мощность: 200 Вт
    Усиление: 4,60 dBd; 6,75 dBi
    Ветровая нагрузка: 180 / км ч
    Длина: 1780 мм
    Вес: 0,9 кг
    Длина противовесов: 170 мм
    Разъем: N- (female) типа гнездо
    Возможный диаметр мачты: 35-54 мм

  • НЕВОД+ЛУ

    Блок управления исполнительными механизмами

    Количество выходов: 5
    Интерфейс: RS-485
    Скорость обмена по интерфейсу: 9600 бит/с
    Номинальное напряжение питания: 12 В
    Допустимый диапазон напряжений питания: 9-30 В
    Тип исполнения корпуса: монтаж на DIN-рейку
    Диапазон рабочих температур: от -40 до +85°С
    Масса: не более 0,2 кг



  • НЕВОД+КД

    Пульт контроля доступа

    Количество входов считывателей ключей Touch Memory, не более: 4
    Количество входов для кнопок выхода, не более: 2
    Количество выходов на электромагнитные замки дверей, не более: 2
    Интерфейс: RS-485
    Скорость обмена по интерфейсу: 9600 бит/с
    Номинальное напряжение питания: 12 В
    Допустимый диапазон напряжений питания: 9-30 В
    Тип исполнения корпуса: монтаж на DIN-рейку
    Диапазон рабочих температур: от -40 до +85°С
    Масса, не более: 0,2 кг



  • Невод+ДЗ

    Модуль датчика затопления

    Напряжение питания постоянного тока: 9…30 В
    Потребляемая мощность: < 0.3 Вт
    Количество каналов измерения сопротивления: 1 шт.
    Вытекающий ток: < 600 мкА
    Рабочий диапазон измерения сопротивления: 100 Ом ... 600 кОм
    Частота измерений: 1 ... 30 Гц
    Относительная погрешность измерения сопротивления: < 2%
    Скорость обмена: 9600 бод
    Формат обмена: 8 бит данных, без контроля четности, один стоповый бит
    Тип выхода: открытый" коллектор
    Максимальный выходной ток: 50 мА
    Максимальное рабочее напряжение: 35В
    Максимальная мощность рассеивания: 150 мВт

  • НЕВОД+ШС

    Прибор приемно-контрольный охранно-пожарный

    Количество контролируемых шлейфов, не более: 6
    Интерфейс: RS-485
    Скорость обмена по интерфейсу: 9600 бит/с
    Номинальное напряжение питания: 12 В
    Допустимый диапазон напряжений питания: 9-30 В
    Тип исполнения корпуса: монтаж на DIN-рейку
    Диапазон рабочих температур: от -40 до +85°С
    Масса, не более: 0,2 кг

  • СИМАГ 11 Р

    Электромагнитный расходомер

    Предел допускаемой относительной погрешности объемного расхода и объема: ± 0,5%
    Диапазоны диаметров: от 10 до 1400 мм
    Рабочий диапазон скоростей потока: от 0,02 до 10 м/с
    Рабочее давление: до 4 Мпа
    Диапазон температур измеряемой среды: -10…+150°С
    Диапазон температур окружающей среды: -20…+50°С
    Выходы
    -токовый 4…20 мA, пассивный, U=12…30В
    -частотный, fmax=1,5кГц, пассивный, Umax=25В, Imax=50мA
    -импульсный, max 50 имп/с, пассивный, Umax=25В, Imax=50мA
    Цифровой интерфейс: RS-485 (Modbus, ASCII)
    Степень защиты: IP65, IP67, IP68 в зависимости от исполнения

  • СИМАГ 12 K

    Электромагнитный расходомер

    Диапазоны диаметров (Ду): от 5 до 1600 мм
    Диапазоны измеряемых скоростей среды: от 0,2 до 12,5 м/с
    Ёмкость счётчика накопленного объема: до 999999,999 м3
    Диапазон измерений объемного расхода: от 0,0035 до 90477,9 м3
    Пределы допускаемой относительной погрешности объемного расхода и объема: ±0,25 %; ±0,5 %; ±1 %
    Выходы:
    – токовый от 4 до 20 мA
    – частотный от 0,1 до 2000 Гц
    – импульсный до 50 имп/с
    Цифровой интерфейс связи (протокол): RS-485 (Modbus RTU); HART (опция)
    Межповерочный интервал: 4 года
