В ряде случаев возникает необходимость передачи информационного протокола системы "Орион" по радиоканалу. Основными достоинствами радиосети по сравнению с проводными линиями являются:
- Отсутствие затрат на прокладку кабеля
- Искро- и взрывобезопасность интерфейса
Данные качества делают чрезвычайно перспективной задачу трансляции интерфейса RS-232 / RS-485 по радиоканалу. Одним из решений поставленной задачи является использование радиомодемов для трансляции интерфейса приборов ИСО "Орион".
Далее рассмотрена работа системы "Орион" с использованием радиомодемов Невод-5 производства компании "Геолинк".
Для осуществления передачи сообщений по радиоканалу использовалось следующее оборудование:
1. Радиомодемы Невод-5 версии.7.04, сеть с топологией "звезда"
2. Компьютер с установленным АРМ "Орион" выпуск 7.5.2
3. Приборы системы "Орион": пульт С2000-М, Сигнал-20П, С2000-КДЛ и С2000-СП1 для включения систем речевого оповещения и табло "ВЫХОД" (релейные модули на схеме не показаны)
Важно:
- линия А прибора Болид подключается к контакту TXD+ радиомодема Невод
- линия В прибора Болид подключается к контакту RXD- радиомодема Невод
Совместная работа преобразователей интерфейса производства НПО "Болид" и радиомодема Невод-5 на одном проводном интерфейсе не проходила испытания и не может быть гарантирована.
Порядок настройки оборудования
1. Радиомодемы программируются следующим образом:
Настройки радиомодема, подключенного к пульту С2000:
| 9600/8N1 | rs=03h | bl=08h | rp=00h | sb=01h | ir+ | tp=40h | cg=00h | ||
| gn=01 | pn=01 | ta+ | ra+ | la- | lp- | lf- | sp- | mb- | |
| t0=00 | t1=00 | t2=00 | t3=00 | t4=00 | t5=00 | t6=00 | t7=00 | t8=00 | t9=00 |
| r0=00 | r1=00 | r2=00 | r3=00 | r4=00 | r5=00 | r6=00 | r7=00 | r8=00 | r9=00 |
| tt- | tl+ | tn- | tc- | pm- | rt- | ld+ | sc- | ||
| tt=32h | tl=02h | tn=0Ah | tc=0Dh | pd=FFh | rt=28h | td=00h | sc=7Ch | ||
| ch=00h | [04]h | br=05 | rm=00h | pa=04h | ar- | sw=00h | |||
| NO security key defined | |||||||||
Настройки удалённых радиомодемов ©2 и ©3, подключенных к приборам:
| 9600/8N1 | rs=03h | bl=08h | rp=00h | sb=01h | ir+ | tp=40h | cg=00h | ||
| gn=01 | pn=02 | ta- | ra- | la- | lp- | lf- | sp- | mb- | |
| t0=01 | t1=00 | t2=00 | t3=00 | t4=00 | t5=00 | t6=00 | t7=00 | t8=00 | t9=00 |
| r0=01 | r1=00 | r2=00 | r3=00 | r4=00 | r5=00 | r6=00 | r7=00 | r8=00 | r9=00 |
| tt- | tl+ | tn- | tc- | pm- | rt- | ld+ | sc- | ||
| tt=32h | tl=02h | tn=0Ah | tc=0Dh | pd=FFh | rt=28h | td=00h | sc=7Ch | ||
| ch=00h | [04]h | br=05 | rm=00h | pa=04h | ar- | sw=00h | |||
| NO security key defined | |||||||||
| 9600/8N1 | rs=03h | bl=08h | rp=00h | sb=01h | ir+ | tp=40h | cg=00h | ||
| gn=01 | pn=03 | ta- | ra- | la- | lp- | lf- | sp- | mb- | |
| t0=01 | t1=00 | t2=00 | t3=00 | t4=00 | t5=00 | t6=00 | t7=00 | t8=00 | t9=00 |
| r0=01 | r1=00 | r2=00 | r3=00 | r4=00 | r5=00 | r6=00 | r7=00 | r8=00 | r9=00 |
| tt- | tl+ | tn- | tc- | pm- | rt- | ld+ | sc- | ||
| tt=32h | tl=02h | tn=0Ah | tc=0Dh | pd=FFh | rt=28h | td=00h | sc=7Ch | ||
| ch=00h | [04]h | br=05 | rm=00h | pa=04h | ar- | sw=00h | |||
| NO security key defined | |||||||||
2. Пульт С2000 настраивается с использованием программы "RS-485settings", которая доступна на сайте НПО "Болид":
| Пауза перед сеансом без изменения направления | 100 мс |
| Пауза перед сеансом со сменой направления | 150 мс |
| Таймаут для ответа на запрос событий | 800 мс |
| Таймаут для ответа на команду | 900 мс |
| Таймаут для ответа при поиске | 700 мс |
3. В случае вывода сигналов на компьютер с АРМ "Орион", пульт С2000 необходимо настроить для работы в протоколе "Орион ПРО"
Настройка пультов "С2000" для работы в протоколе "Орион ПРО"
- Для работы в протоколе "Орион ПРО" пульты необходимо перевести в режим "Компьютер". Для этого необходимо проделать следующее. Войти в меню программирования (нажать клавишу "Prog"). Ввести пароль установщика. Выбрать пятый пункт меню "Настройка". Выбрать пятый пункт "RS-232". На индикаторе отобразится текущий режим работы пульта. Следует перевести пульт в режим работы "Компьютер". (Подробнее об этом можно прочесть в РЭ "С2000" п.2.2.4.10).
- Задать адреса пульта "С2000" для конфигурирования (адрес по RS-485 интерфейсу) и для работы с ПК в протоколе "Орион ПРО" в качестве опрашиваемого устройства (адрес по RS-232 интерфейсу). Для этого необходимо проделать следующее. Войти в меню программирования пульта и ввести пароль установщика. Перейти в меню "Настройки". В подменю "RS-232" в свойстве "Адрес С2000" указать адрес пульта по RS-232 интерфейсу. В подменю "RS-485" в значении свойства "Адрес С2000" указать адрес пульта по RS-485 интерфейсу. (Подробнее об этом можно прочесть в РЭ "С2000" п.2.2.4.8 и 2.2.4.9).
В нашем примере выставим пульту, управляющему пожарной подсистемой, адрес "1" по RS-232 и по RS-485. Пульту, управляющему охранной подсистемой, - адрес "2". Использование одинаковых адресов по интерфейсам RS-232 и RS-485 несколько облегчит дальнейшее конфигурирование системы.
Таким образом, для подготовки пультов "С2000" к работе в протоколе "Орион ПРО" необходимо перевести их в режим работы "Компьютер" и выставить для них уникальные адреса по RS-232 интерфейсу.
Конфигурирование АРМ "Орион" для работы в протоколе "Орион ПРО".
Конфигурирование АРМ "Орион" следует проводить в соответствии с РЭ. Ниже будут описаны этапы, непосредственно относящиеся к работе в протоколе "Орион ПРО". В остальном, настройка системы ничем не отличается от стандартной.
- Добавить в список устройств системы контроллеры, входящие во все подсистемы, а также все пульты "С2000", управляющие подсистемами. Для пультов необходимо указывать их адреса по RS-232 интерфейсу. Адреса приборов в разных подсистемах не должны повторяться. Общее количество приборов и пультов не может превышать число 127.

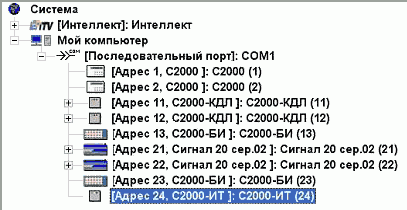

В рассматриваемом примере список устройств будет выглядеть следующим образом:
Для приборов, относящихся к первой подсистеме, были выставлены адреса 11, 12, 13. Для приборов, относящихся ко второй, - 21, 22, 23, 24. Первая подсистема управляется пультом с адресом 1 по интерфейсу RS-232. Вторая - пультом с адресом 2.

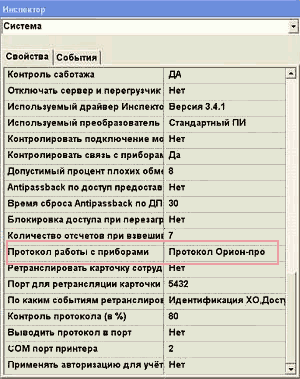

- Затем следует перевести ОЗ в режим "Орион ПРО". Для этого необходимо выставить значение "Протокол "Орион ПРО" в свойствах системы "Протокол работы с приборами" (АБД, страница "Структура системы", объект "Мой компьютер").
Таким образом, в состав устройств системы были добавлены приборы и пульты двух подсистем. Ядро опроса ОЗ было переведено в режим работы "Орион ПРО". Далее настройка системы проводится согласно РЭ на АРМ "Орион".
Приведенная выше инструкция взята из руководства пользователя Администратора БД АРМ "Орион". После всех изменений в конфигурации системы в Администраторе БД АРМ "Орион" необходимо экспортировать базу данных в память пульта С2000. Для выполнения данной операции в Администраторе есть такая строка в меню "Сервис".
Важно: Для программирования пульта и всей системы в целом, необходимо пульт перевести в режим программирования.
Если в системе компьютер с АРМ "Орион" не используется, для программирования приборов и пульта можно использовать программы PProg и UProg, доступные на сайте НПО "Болид". Настройка системы при этом выполняется согласно п.1 и п.2, описанным выше.
Важно: Все вносимые изменения необходимо записывать в память приборов.
В случае дальнейшего расширения системы и увеличения количества охранных приборов, увеличивается и время их опроса, но это только при первом включении системы после программирования, т.е при первоначальном сканировании адресного пространства. Далее взятие, снятие шлейфов и т.п. происходит с такой же скоростью, как и по проводному интерфейсу.
Организация радиосвязи между приборами С2000 и С2000-4 с помощью радиомодемов Невод-5 версии ПО 7.хх
В качестве прибора опроса системы были использованы модули С2000М v.2.03 и АРМ "Орион" выпуск 7.5.2.
Конфигурация радиомодемов осуществляется по интерфейсу RS-232/485 с помощью РС-терминальной программы.
Для осуществления передачи сообщений по радиоканалу использовалось следующее оборудование:
1. Радиомодемы Невод-5 вер.7.04 (один подключается со стороны опрашивающего устройства, другой - со стороны удалённых приборов)
2. Компьютер PentiumIV - 2.40 Ghz / Ram 512Mb с MicrosoftWindowsXPSP2 с установленным АРМ "Орион" КД выпуск 7.5.2
3. Приборы системы "Орион"
Варианты топологии сетей с использованием радиомодема НЕВОД-5
1.Топология "звезда"
Сетевой контроллер АРМ "Орион" по RS-232 подключается к пульту C2000М, к которому по RS-485 подключен радиомодем Невод-5. На другом конце радиоканала - контроллеры доступа C2000-4. Они подключены к радиомодемам Невод-5 также по RS-485.
Настройки радиомодема, подключенного к пульту С2000-М:
| 9600/8N1 | rs=03h | bl=08h | rp=00h | sb=01h | ir+ | tp=40h | cg=00h | ||
| gn=01 | pn=01 | ta+ | ra+ | la- | lp- | lf- | sp- | mb- | |
| t0=00 | t1=00 | t2=00 | t3=00 | t4=00 | t5=00 | t6=00 | t7=00 | t8=00 | t9=00 |
| r0=00 | r1=00 | r2=00 | r3=00 | r4=00 | r5=00 | r6=00 | r7=00 | r8=00 | r9=00 |
| tt- | tl+ | tn- | tc- | pm- | rt- | ld+ | sc- | ||
| tt=32h | tl=02h | tn=0Ah | tc=0Dh | pd=FFh | rt=28h | td=00h | sc=7Ch | ||
| ch=00h | [04]h | br=05 | rm=00h | pa=04h | ar- | sw=00h | |||
| NO security key defined | |||||||||
Настройки удалённых радиомодемов, подключенных к приборам:
| 9600/8N1 | rs=03h | bl=08h | rp=00h | sb=01h | ir+ | tp=40h | cg=00h | ||
| gn=01 | pn=02* | ta- | ra- | la- | lp- | lf- | sp- | mb- | |
| t0=01 | t1=00 | t2=00 | t3=00 | t4=00 | t5=00 | t6=00 | t7=00 | t8=00 | t9=00 |
| r0=01 | r1=00 | r2=00 | r3=00 | r4=00 | r5=00 | r6=00 | r7=00 | r8=00 | r9=00 |
| tt- | tl+ | tn- | tc- | pm- | rt- | ld+ | sc- | ||
| tt=32h | tl=02h | tn=0Ah | tc=0Dh | pd=FFh | rt=28h | td=00h | sc=7Ch | ||
| ch=00h | [04]h | br=05 | rm=00h | pa=04h | ar- | sw=00h | |||
| NO security key defined | |||||||||
* персональные номера pn всех удалённых модемов должны отличаться, например: pn=02, pn=03, pn=04 и т.д.
Настройки приборов ИСО "Орион" С2000-M:
| Пауза перед сеансом без изменения направления | 100 мс. |
| Пауза перед сеансом со сменой направления | 150 мс. |
| Таймаут для ответа на запрос событий равен | 800 мс. |
| Таймаут для ответа на команду равен | 900 мс. |
| Таймаут для ответа при поиске равен | 700 мс. |
Для настройки пульта С2000-M используется программа "RS-485settings". Дистрибутив доступен на сайте НПО "Болид".
Для работы АРМ "Орион" или АРМ "Орион ПРО" необходимо использовать пульт С2000-М, работающий с АРМ в протоколе "Орион ПРО".
При данных настройках качество обменов 100%, скорость составляет 7-8 обменов в секунду.
2. Топология "Ветвь с ретрансляцией"
Сетевой контроллер АРМ "Орион" по RS-232 подключается к пульту C2000М, к которому по RS-485 подключен радиомодем Невод-5. На другом конце радиоканала - контроллер доступа C2000-4, подключенный к радиомодему Невод-5 также по RS-485. В данной ветви радиоканала используется ретрансляция.
Для ретрансляции сигнала используются два модема Невод-5, соединённые между собой по интерфейсу RS-485. При этом, один радиомодем входит в логическую группу, в которую включен модем с пультом С2000М, а второй - в логическую группу удалённых модемов.
Настройки модема, подключенного к пульту С2000-М (первая логическая группа):
| 9600/8N1 | rs=03h | bl=08h | rp=00h | sb=01h | ir+ | tp=40h | cg=00h | ||
| gn=01 | pn=01 | ta- | ra- | la- | lp- | lf- | sp- | mb- | |
| t0=02 | t1=00 | t2=00 | t3=00 | t4=00 | t5=00 | t6=00 | t7=00 | t8=00 | t9=00 |
| r0=02 | r1=00 | r2=00 | r3=00 | r4=00 | r5=00 | r6=00 | r7=00 | r8=00 | r9=00 |
| tt- | tl+ | tn- | tc- | pm- | rt- | ld+ | sc- | ||
| tt=32h | tl=02h | tn=0Ah | tc=0Dh | pd=FFh | rt=28h | td=00h | sc=7Ch | ||
| ch=00h | [04]h | br=05 | rm=00h | pa=04h | ar- | sw=00h | |||
| NO security key defined | |||||||||
Настройки первого модема в точке ретрансляции (первая логическая группа):
| 9600/8N1 | rs=03h | bl=08h | rp=00h | sb=01h | ir+ | tp=40h | cg=00h | ||
| gn=01 | pn=02 | ta- | ra- | la- | lp- | lf- | sp- | mb- | |
| t0=01 | t1=00 | t2=00 | t3=00 | t4=00 | t5=00 | t6=00 | t7=00 | t8=00 | t9=00 |
| r0=01 | r1=00 | r2=00 | r3=00 | r4=00 | r5=00 | r6=00 | r7=00 | r8=00 | r9=00 |
| tt- | tl+ | tn- | tc- | pm- | rt- | ld+ | sc- | ||
| tt=32h | tl=02h | tn=0Ah | tc=0Dh | pd=FFh | rt=28h | td=00h | sc=7Ch | ||
| ch=00h | [04]h | br=05 | rm=00h | pa=04h | ar- | sw=00h | |||
| NO security key defined | |||||||||
Настройки второго модема в точке ретрансляции (вторая логическая группа):
| 9600/8N1 | rs=03h | bl=08h | rp=00h | sb=01h | ir+ | tp=40h | cg=00h | ||
| gn=02 | pn=01 | ta- | ra- | la- | lp- | lf- | sp- | mb- | |
| t0=02 | t1=00 | t2=00 | t3=00 | t4=00 | t5=00 | t6=00 | t7=00 | t8=00 | t9=00 |
| r0=02 | r1=00 | r2=00 | r3=00 | r4=00 | r5=00 | r6=00 | r7=00 | r8=00 | r9=00 |
| tt- | tl+ | tn- | tc- | pm- | rt- | ld+ | sc- | ||
| tt=32h | tl=02h | tn=0Ah | tc=0Dh | pd=FFh | rt=28h | td=00h | sc=7Ch | ||
| ch=00h | [04]h | br=05 | rm=00h | pa=04h | ar- | sw=00h | |||
| NO security key defined | |||||||||
Настройки удалённого модема, подключенного к прибору (вторая логическая группа):
| 9600/8N1 | rs=03h | bl=08h | rp=00h | sb=01h | ir+ | tp=40h | cg=00h | ||
| gn=02 | pn=02 | ta- | ra- | la- | lp- | lf- | sp- | mb- | |
| t0=01 | t1=00 | t2=00 | t3=00 | t4=00 | t5=00 | t6=00 | t7=00 | t8=00 | t9=00 |
| r0=01 | r1=00 | r2=00 | r3=00 | r4=00 | r5=00 | r6=00 | r7=00 | r8=00 | r9=00 |
| tt- | tl+ | tn- | tc- | pm- | rt- | ld+ | sc- | ||
| tt=32h | tl=02h | tn=0Ah | tc=0Dh | pd=FFh | rt=28h | td=00h | sc=7Ch | ||
| ch=00h | [04]h | br=05 | rm=00h | pa=04h | ar- | sw=00h | |||
| NO security key defined | |||||||||
Настройки приборов ИСО "Орион" С2000-M:
| Пауза перед сеансом без изменения направления | 100 мс. |
| Пауза перед сеансом со сменой направления | 150 мс. |
| Таймаут для ответа на запрос событий равен | 1500 мс. |
| Таймаут для ответа на команду равен | 1600 мс. |
| Таймаут для ответа при поиске равен | 1200 мс. |
Для работы АРМ "Орион" или АРМ "Орион ПРО" необходимо использовать пульт С2000-М, работающий с АРМ в протоколе "Орион ПРО". При данных настройках качество обменов 100%, скорость составляет 3-4 обмена в секунду.
Заключение
1. Радиомодемы Невод-5 позволяют транслировать последовательный интерфейс RS-485 приборов ИСО "Орион".
2. В ходе данных испытаний в качестве приборов, между которыми устанавливалась радиосвязь, использовались контроллеры доступа C2000-4. При этом не было выявлено каких-либо причин, по которым была бы невозможна организация радиосвязи на модемах Невод-5 между другими контроллерами и панелями доступа ИСО "Орион".
